برچسب‌ها

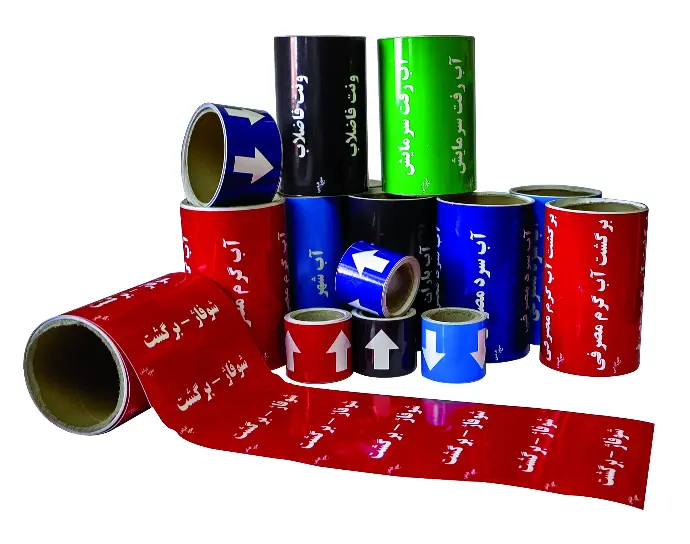

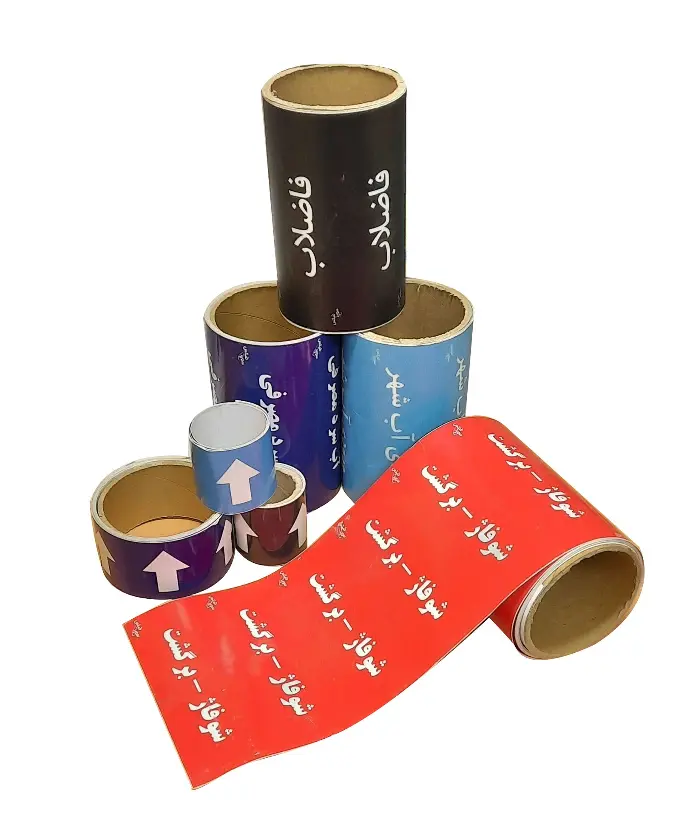

راه حل دیگر سوپرفیکس برای نام‌گذاری مسیرهای تاسیساتی برچسب‌های سوپرفیکس است. این برچسب‌های صنعتی، کاملا با محیط‌های تاسیساتی از قبیل موتورخانه‌ها و داکت‌های تاسیساتی سازگار است.

این برچسب‌ها مقاومت بالایی در برابر حرارت، برودت و رطوبت در هنگام‌ بهره‌برداری از سیستم‌های تاسیساتی دارند. این برچسب‌ها دارای رنگ‌های راهنما برای تشخیص بهتر نوع سیستم تاسیساتی مورد استفاده به شرح زیر است:

آبی‌کم‌رنگ: سیستم‌‌های آب‌سرد مصرفی
قرمز کم‌رنگ: سیستم‌های آب‌گرم مصرفی
آبی پررنگ: سیستم‌های سرمایشی
قرمز پررنگ: سیستم‌های گرمایشی
دو رنگ (آبی پررنگ و قرمز پررنگ): سیستم‌های فن‌کویل دومنظوره
مشکی: سیستم‌های فاضلابی
سفید: سیستم‌هایی که شامل موارد بالا نیست مانند هواکش‌ها و لوله‌های گاز و...

برچسب‌های سوپرفیکس در چهار مدل عرضه می‌شوند:

1- برچسب‌های عنوان‌دار

این برچسب‌ها به طول ۳۰ سانتی‌متر و عرض ۵ سانتی‌متر به همراه دو فلش جهت در طرفین در بسته‌های ۱۵ عددی عرضه می‌شود. برچسب‌ها به صورت نیم‌تیغ از یکدیگر تفکیک‌ شده است و برای نشان‌دادن جهت درست باید فلش طرف دیگر را با قیچی یا کاتر برش‌ داد. محل برش نیز در ابتدای هر فلش به صورت خط‌چین علامتگذاری شده است.

تقریبا تمامی عناوین مورد نیاز برای سیستم‌های تاسیساتی از قبیل آب‌ سرد و گرم مصرفی، ‌سیستم‌های سرمایشی و گرمایشی و سیستم‌های دومنظوره مانند فن‌کویل و همچنین سیستم‌های فاضلابی پیش‌بینی شده است.

برچسب‌ها به صورت طولی در محل مناسب قابل رویت بر روی لوله‌ها یا انواع عایق نصب می‌شوند.

عناوین برچسب‌ها شامل:

- رفت آبگرم مصرفی     - برگشت آبگرم مصرفی      - آب‌سرد مصرفی
- رفت گرمایش             - برگشت گرمایش             - رفت سرمایش
- برگشت سرمایش       - رفت فن‌کویل                  - برگشت فن‌کویل
رفت گرمایش‌کفی        - برگشت گرمایش‌کفی        - آب باران
- فاضلاب                    - ونت فاضلاب

2- برچسب‌های خام

این برچسب‌ها در ابعاد ۳۰×۵ سانتی‌متر با دارای رنگ راهنما، به صورت خام و بدون عنوان عرضه‌ می‌شونده که امکان نوشته‌شدن عناوین مورد نظر به صورت دست‌نویس با انواع نوشت‌افزارها به خصوص ماژیک سوپرفیکس وجود دارد. از این برچسب‌ها برای عناوینی که در لیبل‌های عنوان‌دار وجود ندارد استفاده می‌شود.

برچسب‌ها به صورت طولی در محل مناسب قابل رویت، به راحتی بر روی لوله یا انواع عایق نصب می‌شود.

3- برچسب‌های جهت‌های اصلی و شماره‌ها

نوع دیگری از برچسب‌های سوپرفیکس، شماره‌‌های ۰ تا ۹ به همراه جهت جغرافیایی اصلی است که با رنگ سفید و فونت مشکی، در ابعاد ۵×۵ سانتی‌متر عرضه می‌شود. بین هر کدام از اعداد و جهت‌ها نیم‌تیغ شده که جداکردن و نصب قطعات آن را آسان‌تر می‌کند. از این برچسب‌ها برای شماره‌گذاری اقلام مورد مصرف در تاسیسات مخصوصا موتورخانه‌ها استفاده می‌شود.

در این نوع نام‌گذاری، احتیاج به یک لیست نام‌گذاری به صورت تجمیعی در فضاهای تاسیساتی است که می‌‌توان برای تضمین پایداری و نگهداری مطمئن لیست‌ از انواع قاب‌‌های سوپرفیکس استفاده کرد. برای کسب اطلاعات بیشتر می‌‌توانید به بخش قاب‌های سوپرفیکس مراجعه کنید.

هر بسته‌ این مجموعه شامل پنج سری اعداد ۰ تا ۹ و پنج سری جهت جغرافیایی است.

4- برچسب‌های فلش جهت‌نما

از این برچسب‌ها در ابعاد ۵×۵ سانتی‌متر برای نشان‌ دادن جهت‌های حرکت سیال، بر روی مسیرهای تاسیساتی استفاده می‌شود. بعد از نشانه‌گذاری مسیرها به صورت خطی یا دورانی بر روی لوله‌ها، از قیچی یا کاتر برای بریدن این برچسب‌ها استفاده کنید. محل نصب برش بین فلش‌ها با یک خط تیره علامت‌گذاری شده است.

این محصول به صورت متری و بدون نیم‌تیغ و در بسته‌بندی‌های ۴.۵ متری شامل ۹۰ عدد فلش نشان‌دهنده‌ جهت با رنگ‌های راهنما عرضه می‌شود.

نکته: محل نصب برچسب‌ها باید عاری از هرگونه چربی و گرد و خاک باشد. برای چسباندن بهتر، ابتدا باید محل نصب را با یک پارچه، خشک،‌ کاملا تمیز و خشک کنید.
